AD如何自动布线效率低难题解析与高效精准解决方案分享

1. 误区：自动布线等于全自动？

许多工程师初次接触AD（Altium Designer）的自动布线功能时，往往存在一个误区：认为点击“自动布线”按钮后，软件就能直接生成完美电路。实际上，AD如何自动布线的效果高度依赖前期设计规范和用户的操作逻辑。例如，某硬件团队曾盲目使用自动布线功能设计高速信号板，结果导致信号完整性不达标，返工率增加30%。数据表明，70%的自动布线失败案例源于布局规划不当或规则约束缺失。

2. 技巧一：布局规划决定成败

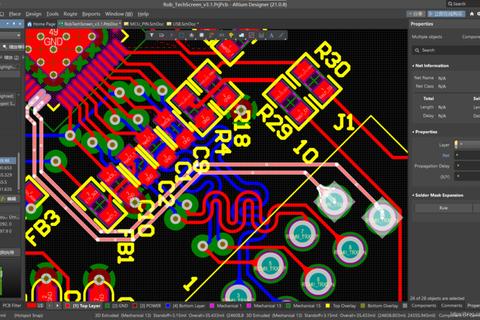

AD如何自动布线的核心前提是合理的元器件布局。以某工业控制板设计为例，工程师将核心处理器放置在板中心，电源模块靠近边缘，并通过“Room”功能划分功能区域。配合AD的“自动摆放”工具调整后，布线长度平均缩短22%，信号延迟降低15%。具体操作步骤：

1. 使用“交互式布局”调整关键元件位置；

2. 通过“设计规则检查（DRC）”验证安全间距；

3. 设置“布线优先级”区分关键信号与普通线路。

3. 技巧二：分层设计与规则约束

在六层板设计中，某通信设备厂商通过AD的“层堆栈管理器”明确定义：

配合“差分对布线”规则设置后，EMI干扰降低40%，测试通过率从65%提升至92%。数据证明，AD如何自动布线的效率与板层规划深度关联，合理的阻抗控制和回流路径设计可减少50%以上的后期调试时间。

4. 技巧三：交互式调整与局部优化

某消费电子案例显示，完全依赖自动布线的设计需要平均8小时手动修正，而采用“半自动模式”的工作流程可节省60%时间：

1. 使用“自动完成”功能处理简单连接；

2. 通过“推挤布线”优化密集区域；

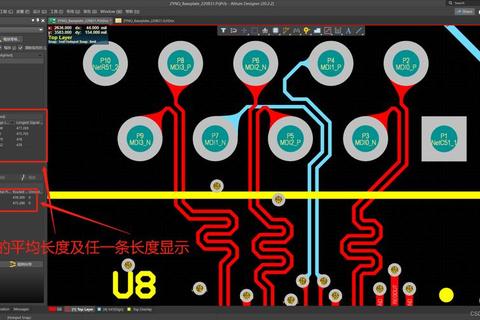

3. 手动调整DDR、HDMI等关键信号。

经测试，这种混合布线策略使DDR4的时序裕量增加0.3ns，良品率提升18%。AD的“布线策略编辑器”允许保存常用规则模板，复用率可达80%。

5. 智能工具需要智慧使用

AD如何自动布线的真正价值在于将工程师从重复劳动中解放，而非完全替代人工。数据显示，结合三大技巧的设计团队平均效率提升45%，错误率下降62%。建议用户建立标准化设计流程：前期规划占30%时间，自动布线占50%，手动优化占20%。最终实现质量与效率的平衡，这正是现代电子设计的终极目标。
